Punjenje farmaceutskog uloška: Zahtjevi za proces i opremu

Punjenje uloška najosjetljiviji je korak u aseptičnoj proizvodnji male količine. Spremnik dolazi bez postolja, zapečaćen je na oba kraja, a svaki uzvodni parametar - zarobljenost mjehurića, razina vakuuma, okretni moment stiskanja - utječe izravno na točnost punjenja i integritet zatvaranja spremnika. Ovaj vodič prolazi krozpunjenje farmaceutskog uloškaproces korak po korak, aseptičke uvjete koje zahtijeva svaki korak i specifikacije opreme koje vrijedi potvrditi prije nego što se odredi linija ili odabere dobavljač.

Ključni podaci za van

• Uložak se puni i zatvara dvaput, tako da su orijentacija spremnika i položaj čepa važni koliko i točnost pumpe.
• Zarobljavanje mjehurića, a ne preciznost pumpe, obično je granica odbijanja vidljivih čestica.
• Vakuumski čep kontrolira plin u prostoru iznad i sjedište čepa; oba trebaju vlastite parametre provjere valjanosti.
• Fleksibilnost formata, sučelje barijere i opseg inspekcije tri su stavke koje je skupo dodati nakon instalacije.

Na ovoj stranici

1. Po čemu se punjenje uloška razlikuje od bočice ili PFS punjenja

2. Postupak punjenja farmaceutskog uloška, ​​korak po korak

3. Aseptički zahtjevi: ISO 5, RABS i kompromisi izolatora

4. Kontrolni popis specifikacije opreme

5. Uobičajeni načini kvarova i kako ih provjeriti

6. FAQ

Po čemu se punjenje uloška razlikuje od bočice ili PFS punjenja

Bočica je čašica: jedan otvoreni kraj, stabilna baza, jedan zatvarač. Prethodno napunjena štrcaljka dodaje štitnik igle i klip, ali se i dalje puni kroz jedan otvoreni kraj. Uložak je ravna cijev s brtvama na oba kraja - čep klipa na repu, aluminijska kapica preko septuma na vrhu - zbog čega operateri opisuju format kao injektor bez baze.

Slijede dvije posljedice. Kontejner ima visoko težište i gotovo da nema traga, pa je nestabilan tijekom rasklapanja i transporta pri brzini linije. A budući da se stražnja brtva često postavlja prije punjenja, spremnik je učinkovito otvoren na dnu tijekom dijela ciklusa, što mijenja način na koji zrak ulazi i kako se istiskuje.

Geometrija spremnika i logika dvije brtve

Geometrija također diktira strategiju inspekcije. Čep koji je blago nagnut ili nije potpuno namješten obično je nevidljiv u trenutku kada se dogodi; pojavljuje se tek kasnije kao kvar brtve nakon presovanja ili transporta. Zbog toga provjera položaja čepa spada u korak punjenja, a ne u završni pregled. Za kupca, geometrija je također pokretač specifikacije: proces punjenja biofarmaceutskog uloška mora kontrolirati orijentaciju, uvlačenje mjehurića i dva zatvarača, pri čemu linija bočice kontrolira jedan.

Samo tipični rasponi - potvrdite radni raspon prema vlastitom crtežu spremnika i specifikaciji zatvarača.

Biofarmaceutski proces punjenja uloška, ​​korak po korak

Bez obzira stiže li spremnik kao gnijezdo i kadica spreman za upotrebu (RTU) ili kao oprana i depirogenirana rasuta masa, postupak punjenja uloška slijedi isti slijed: prijenos spremnika i orijentacija, punjenje, vakuumsko začepljenje, brtvljenje aluminijskih čepova, inspekcija u liniji. Na mnogim linijama repni klip se postavlja prije punjenja, što pretvara tubu u štrcaljku bez dna.

1. Rukovanje spremnikom: kontrola gnijezda, kade i orijentacije

Manipulacija kontejnerima je prva kontrolna točka i najčešće nedovoljno specificirana. Centrifugalni uređaj za dešifriranje u kombinaciji s orijentacijom vibracijom ili pozicioniranjem na temelju vida drži cijev uspravnom i smanjuje kontakt boce s bocom tijekom prijenosa. Za RTU formate, otvaranje kade, ekstrakcija gnijezda i površinska dekontaminacija trebaju vlastite parametre: stvaranje čestica tijekom uklanjanja filma, put prijenosa u kritičnu zonu i - gdje se koristi izolator - validaciju integriteta i dekontaminacije sučelja za prijenos.

2. Punjenje: kontrola mjehurića i točnost doze

U procesu punjenja biofarmaceutskih uložaka, punila se obično nalaze između 0,2 mL i 5,0 mL, a proizvod je obično otopina proteina, peptida ili polimera osjetljiva na smicanje, sklona pjeni. Pri brzini, mlaz iz igle za punjenje udara o površinu tekućine i povlači zrak; nastali mikro-mjehurići utječu i na isporučeni volumen i na rezultat vidljivih čestica pri pregledu.

Standardne su dvije protumjere. Vakuumsko otplinjavanje u liniji smanjuje količinu otopljenog plina prije nego što proizvod stigne do igle. Punjenje koje prati razinu tekućine podiže iglu kako razina raste, tako da je utjecaj na površinu smanjen. Za proizvode visoke viskoznosti kao što je hijaluronska kiselina, uklanjanje mjehurića je teže i kombinacija vakuumskog punjenja s tijelom pumpe s malim smicanjem postaje nužna, a ne izborna.

Što se tiče mjerenja, keramičke pumpe s klipom nude otpornost na habanje i nisko smicanje, a točnost doziranja obično treba biti unutar ±1%. Peristaltičke opcije mijenjaju dio te preciznosti za put protoka za jednokratnu upotrebu i manji teret čišćenja-validacije - kompromis o kojem se treba odlučiti na temelju karakteristika proizvoda i plana serije, a ne samo na temelju cijene.

3. Vakuumsko zatvaranje: što negativni tlak zapravo radi

Atmosfersko čepljenje gura čep u otvoreno grlo. Vakuumskim čepom se najprije stvara negativni tlak unutar spremnika, a zatim postavlja čep, koji evakuira zaostali plin u prostoru i omogućuje da čep čvrsto prilegne uz stijenku. Praktična korist je manji rizik od odbijanja čepa i nepotpunog brtvljenja uzrokovanog zarobljenim plinom.

Tijekom kvalifikacije procesa potrebno je potvrditi tri parametra: raspon kontrole i stabilnost razine vakuuma, ujednačenost sile nasjedanja i postojanost položaja čepa nakon namještanja. Za proizvode osjetljive na kisik, zamjena plina - obično pročišćavanje dušikom prije evakuacije - i rezultirajući cilj za preostali kisik pripadaju istom skupu parametara, a ne zasebnoj raspravi.

4. Brtvljenje aluminijske kapice i cjelovitost brtve

Čep se zatvara navojnim čepom ili stezanjem - druga polovica redoslijeda punjenja uloška i brtvljenja - a kvaliteta tog zatvaranja određuje integritet zatvaranja spremnika tijekom cijelog roka trajanja. Sustav zatvaranja trebao bi pratiti i bilježiti zakretni moment ili silu skupljanja u svakom ciklusu tako da se mehanička otpornost može pratiti i nedostaci brtve zadržati unutar definirane tolerancije.

Čepovi malog promjera nalaze se u uskom prozoru zakretnog momenta, a referentna vrijednost trebala bi potjecati iz validacijskih podataka dobavljača čepova plus vaših vlastitih ispitivanja, a ne iz generičke tablice. Cjelovitost nakon brtvljenja obično se provjerava detekcijom curenja visokog napona, uranjanjem mikroba ili ulaskom boje, potvrđujući da je elastomer komprimiran na staklenu prirubnicu u mjeri u kojoj to zahtijeva farmakopejska metoda.

5. In-line inspekcija: težina, položaj čepa, kisik u prostoru

Inspekcija se odvija uz proces, a ne nakon njega. Tipični opseg pokriva težinu punjenja visokopreciznim mjerenjem mjerne ćelije ili laserom, pregled položaja čepa, zaostali kisik u prostoru gdje je primjenjivo i prepoznavanje kozmetičkih nedostataka.

Provjera težine po spremniku odbacuje jedinice izvan tolerancije i, što je jednako važno, proizvodi podatke o trendu koji se koriste za planiranje preventivnog održavanja pumpi za doziranje. Pregled položaja čepa treba tretirati kao obaveznu provjeru vodova uložaka: nedostatak je jeftino uhvatiti ovdje, a kasnije ga je skupo otkriti kao curenje.

Aseptički zahtjevi: ISO 5, RABS i kompromisi izolatora

Thepunjenje farmaceutskog uloškaproces je po definiciji aseptičan, a odluka o barijeri oblikuje cijelu liniju. Punjenje, zatvaranje i brtvljenje obično se nalaze unutar poklopca s laminarnim protokom ili sustava zapreka ograničenog pristupa (RABS) ili izolatora, s HEPA-filtriranim okomitim jednosmjernim protokom zraka koji održava ISO 5 čistoću kako je definirano u ISO 14644-1, u kontroliranom pozadinskom okruženju.

Odabir izolatora nije samo pitanje kako se održava čistoća. Također popravlja raspored otvora za rukavice, konfiguraciju komore za prijenos, strategiju validacije za linijski ciklus sterilizacije kao što je ispareni vodikov peroksid i kaskadu pozadinskog tlaka. U tehničkom sporazumu vrijedi riješiti tri točke: podudara li se otisak stroja za punjenje s otvorom barijere, je li laminarni protok poremećen mehanizmom u pokretu i potvrđuju li studije dima u dinamičkim uvjetima uzorak strujanja zraka unutar barijere.

Protočne staze u kontaktu s proizvodom zahtijevaju mogućnost čišćenja na mjestu i sterilizacije na mjestu ili modularna sučelja koja se mogu brzo rastaviti i sterilizirati u autoklavu. Certifikati o materijalima i podaci o kompatibilnosti za pumpe, ventile, cijevi i brtve trebaju se zatvoriti prilikom kvalifikacije dizajna - ne odgađati do puštanja u pogon.

Točnost i kvaliteta zatvaranja ne mogu se dokazati na neopterećenom stroju. Za provjeru treba koristiti pročišćenu vodu i placebo usklađen s viskoznošću stvarnog proizvoda, teče više uzastopnih punjenja, s relativnom standardnom devijacijom izračunatom po kanalu. Razina vakuuma čepa i dubina umetanja provjeravaju se namjenskim mjeračem, koji mjeri sklopljeni položaj čepa unutar cijevi, jer ta dimenzija određuje hoće li pogonska šipka brizgaljke kasnije ometati čep.

Kontrolni popis specifikacije opreme

Većina nedostataka u specifikacijama pojavljuje se na rubovima obitelji formata: najmanji volumen u rasponu, proizvod najveće viskoznosti, format koji je zadnji dodan. Donja tablica minimalni je skup vrijedan upisa u specifikaciju zahtjeva korisnika za proces punjenja biofarmaceutskih uložaka.

Uobičajeni načini kvarova i kako ih provjeriti

Načini kvarova u nastavku objašnjavaju većinu odstupanja koja se javljaju tijekom kvalifikacije postupka punjenja farmaceutskog uloška; svaki ima metodu provjere koja pripada protokolu, a ne dnevniku rješavanja problema.

Mjehurići i vidljive čestice.Obično se prati zarobljenim zrakom, a ne greškom pumpe. Provjerite s linijskim vakuumskim otplinjavanjem, punjenjem koje prati razinu tekućine i stazom protoka s niskim smicanjem - zatim potvrdite na placebu pri brzini proizvodnje, a ne pri pola brzine.

Nagnuti ili nenamješteni čepovi.Nevidljiv na benzinskoj postaji, fatalan na testu curenja. Provjerite vizijom položaja graničnika na svakoj jedinici i periodičnom destruktivnom provjerom dubine sastavljanja.

Premalo ili pretjerano zategnuti poklopci.Oba uzrokuju kvarove brtvi, u suprotnim smjerovima. Provjerite s praćenjem zakretnog momenta u svakom ciklusu, u korelaciji s rezultatima otkrivanja curenja visokog napona ili prodora boje.

Prevrtanje spremnika tijekom prijenosa.Problem s rukovanjem sa simptomom benzinske postaje. Provjerite provjerama orijentacije na temelju vida i pregledom kontaktnih točaka vodilice i tračnice pri najvećoj brzini linije.

Preostali kisik iznad cilja.Često je problem zamjene plina, a ne problem vakuuma. Provjerite analizom prostora iznad šarže i dokumentiranim profilom pročišćavanja dušikom.

FAQ

Kako radi stroj za punjenje uložaka?

u apunjenje farmaceutskog uloškaprocesni spremnik je cijev s dva kraja: ulošci se usmjeravaju i prenose u kritičnu zonu, doziraju kroz iglu, zatvaraju čepom - pod vakuumom u većini aseptičnih linija - i zatvaraju aluminijskom brtvom, s težinom punjenja i položajem čepa koji se provjeravaju u liniji.

Koja je razlika između vakuumskog i atmosferskog zatvaranja?

Atmosfersko čepljenje utiskuje čep u grlo pod tlakom okoline. Vakuumskim čepom prvo se prazni spremnik, čime se uklanja zaostali plin iznad prostora i čep čvršće prianja uz stijenku, smanjujući rizik od odskoka i nepotpunog brtvljenja.

Što znači RTU u punjenju uložaka?

Spremno za upotrebu: spremnik dolazi prethodno steriliziran u gnijezdu unutar zatvorene kade, tako da linija ne provodi pranje ili depirogenizaciju. Kompromis se seli na otvaranje kade, dekontaminaciju prijenosnog sučelja i kvalifikaciju dobavljača.

Koja se točnost doziranja može postići pri punjenju uloška?

Za biološke lijekove malog volumena, ±1% ili čvršći normalni je cilj za keramičku klipnu pumpu, provjereno po kanalu pod opterećenjem s placebom koji odgovara proizvodu, a ne samo s vodom.

Može li jedna linija rukovati ulošcima, PFS-om i bočicama?

Da - strojevi temeljeni na platformi dijele servo kretanje, doziranje i inspekciju u tri formata, s dijelovima formata koji se mijenjaju po spremniku. Vrijeme izmjene i broj formatiranih dijelova dvije su brojke koje treba odrediti prije naručivanja.

Referentni standardi

ISO 14644-1 - klasifikacija čistih soba prema koncentraciji čestica u zraku

USP 〈1207〉 - procjena integriteta zatvarača spremnika za sterilne proizvode

EU GMP Annex 1 - proizvodnja sterilnih medicinskih proizvoda

Određivanje linije za punjenje uložaka

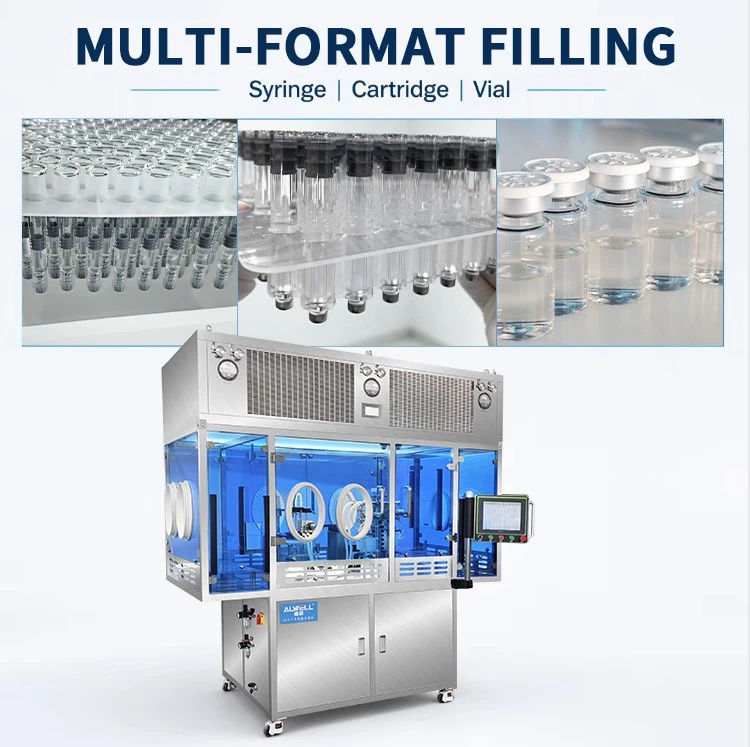

ALWELL gradi aseptične platforme za punjenje u Šangaju za male količine injekcija. Stroj za vakuumsko punjenje i začepljenje s ugniježđenom kadom pokreće uloške, napunjene štrcaljke i bočice na istoj platformi, koristeći potpuno servo kretanje s vakuumskim punjenjem i začepljenjem, linijskim vaganjem i inspekcijom položaja čepa, pokrivajući raspon od razvoja procesa do komercijalne proizvodnje. Oprema je izgrađena prema GMP zahtjevima s CE certifikatom, u objektu od 5000 m².

Dijeljenje platforme je najvažnije kada se postupak punjenja farmaceutskog uloška mora kasnije proširiti na napunjene štrcaljke ili bočice: arhitektura doziranja i pregleda se nastavlja, a mijenjaju se samo dijelovi formata.

Ako kvalificirate postupak punjenja farmaceutskih uložaka ili uspoređujete opcije opreme, pošaljite nam karakteristike proizvoda, plan serije i specifikaciju spremnika, a naš procesni tim će zajedno s vama pregledati konfiguraciju linije.Zatražite pregled konfiguracije linije
